环境和设备不同,电伴热系统为其保温时设计的使用方案也是不一样的,而电源设计对于电伴热工程来说是极其重要的,如果电源设计的不合理将会直接影响到电伴热系统的使用,电源设计主要考虑的有供电电缆、配电箱等。
单根电热带使用的时候需要安装断路器,通常分路断路器有30MA的漏电保护,还有使用的是自限温伴热带的话则需要考虑启动电流,保证不超过70%的CB(电路断路器)额定功率,供电电源也需要有独立的供电系统如配电箱。

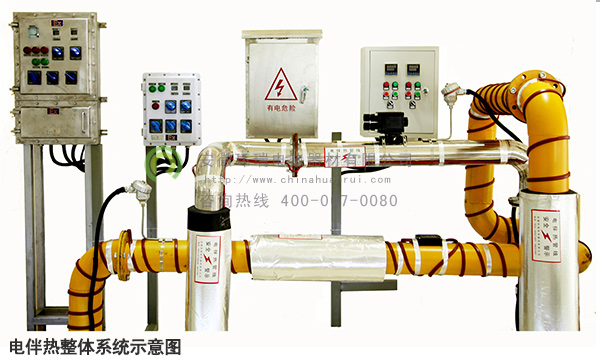

电伴热系统电源设计主要有:一套主绝缘体、动力配电盘、开关、继电器、温控器、控制开关、指示灯、终端接线盒、接地总线以及所有动力和控制线路,对于维修和试验用的单独加热电路,应提供控制开关,具体设计的要求有如下几点供参考:
1.所有电路断路器应安装人工复位器、常态关闭、备用触点,只有在电路断路器断开时才打开。
2.用于工艺管线要求保持温度控制及电路防冻保护的电路应安装在同一个配电盘的两部分。防冻保护电路应由在每个配电盘上单独的控制器进行控制。
3.所有电路断路器的启动和超温报警引起的连接均用线连接起来,以提供两种独立的遥控报警功能。(失效和温度控制)报警连接应用线连接到一个共同的终端装置,并提供外部报警的连接头。
4.终端接线盒为终端电源,控制及仪表电线进入每个控制配电盘。终端接线盒应安装导轨,带管状的旋压板接线头,定型标准生产。
5.动力配电盘应提供型号目录,所有断路器应单独用铭牌进行确定以表示其电路号码。断路器铭牌应用背胶黏附到配电盘上,主铭牌置于每个控制盘前部,其上应表示盘号及说明。主铭牌上的铭文至少要12mm高的字母。
6.电伴热电路对于设备预伴热和预保温,如冲洗、安全喷淋器、仪表管等应通电并从防冻保护控制盘控制。
7.当定断路器和导线大小时采用在冷启动时电伴热的输出功率时的电流,对于在配电盘表上连续的负载采用持续的加热功率。
