电伴热系统图绘制原则及图示要求有哪些

文章出处:责任编辑:查看手机网址
扫一扫!电伴热系统图绘制原则及图示要求有哪些扫一扫!
人气:-发表时间:2016-10-18 14:57【

电伴热在用于管线、容器等设备防冻保温时需要了解这些设备的详细参数才能选择相应的伴热带型号,然后由技术人员进行电伴热系统图的设计。这样在施工的时候,施工人员就可以按照相应的系统图示进行施工。那么电伴热系统在绘制的时候要注意哪些原则以及其图示的要求有哪些呢?

电伴热系统图绘制原则:

1.每个单一电源供电的电伴热系统,应绘制各自的电伴热系统图。

2.电伴热系统图以该被伴热管道配图为依据,用轴侧投影图表示。

3.电伴热系统图是示意图,可以不按比例绘制。

电伴热系统图图示要求:

1.电伴热系统图应列出管道编号、管径、材质、保温材料和保温厚度;

2.应标出管道上的阀门、管件、支架、法兰的位置及管道的长度,同时标出接线盒的位置;

3.列出管内介质的名称、维持温度、可能的高温、环境比较低的温度、温差、散热损失、特殊区域分类;列出伴热带的规格、数量、在维持温度时的发热量,以及电器设备的数量、规格、型号及其它附件。

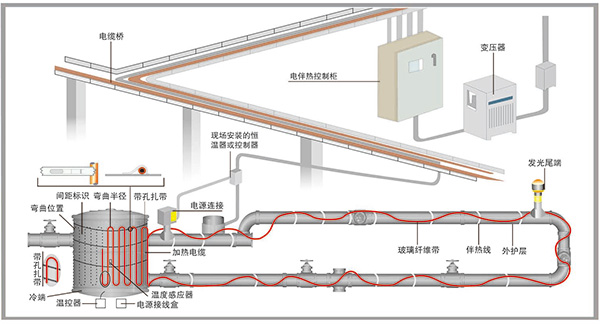

电伴热系统展示图
