管道电伴热系统中电伴热带金属屏蔽层的简要介绍

文章出处:责任编辑:查看手机网址
扫一扫!管道电伴热系统中电伴热带金属屏蔽层的简要介绍扫一扫!
人气:-发表时间:2017-07-31 14:04【

电伴热带根据从内到外可以分成不同的结构层次,每层均发挥着其特有的作用,所以才在冬季低温下为管道等设备提供良好的保温性能。在其结构中,屏蔽层不是所有电伴热带产品均具有的,例如普通的基本型结构电伴热带就可以没有屏蔽层,但是对一些要求较高的场合就需要具有,下面就针对屏蔽层做一些简要介绍。

1、作用:屏蔽层起到安全接地保护,减小内电场的电磁辐射,改善散热均匀性的作用。主要有铜丝编织屏蔽、铜线缠绕屏蔽、铜(铝)带绕包屏蔽(包含纵放导引铜线)等结构。如果将铜丝改为钢丝,采用钢丝编织或缠绕结构,不仅具有屏蔽作用,还起到加强电缆强度和防穿刺的铠装作用。

2、材料:在高温条件下工作电缆的屏蔽层温度十分接近导体温度,传统的铜丝屏蔽层在高温下会发生氧化,应选用表面镀锡或镀银的铜丝作为屏蔽材料,钢丝应选用镀锌钢丝。

3、结构:屏蔽或铠装结构可选用编织或缠绕结构。

编织是采用绕向相反的两组金属丝有规律地交织覆盖在电缆表面的金属层。编织结构具有结构稳定、柔软性好等特点,但相反方向的股线在交叉时会产生间隙,屏蔽效果会受到一定影响,根据要求不同,覆盖密度一般在65%-95%。

缠绕是将一束金属丝以螺旋形式包扎在绝缘表面而形成韧性好、弯曲寿命高,易加工,可达97%的覆盖率可更好地降低电磁辐射的影响,是缠绕这种遮蔽方式的特点所在。

为保证电缆接地的安全,无论是编织还是缠绕屏蔽形式,金属丝的直径、根数和覆盖率均应考虑到发生短路故障时保证对故障电流的导通接地,如果屏蔽(或铠装)金属丝截面不足,应考虑增加纵放的有镀层导引铜线。

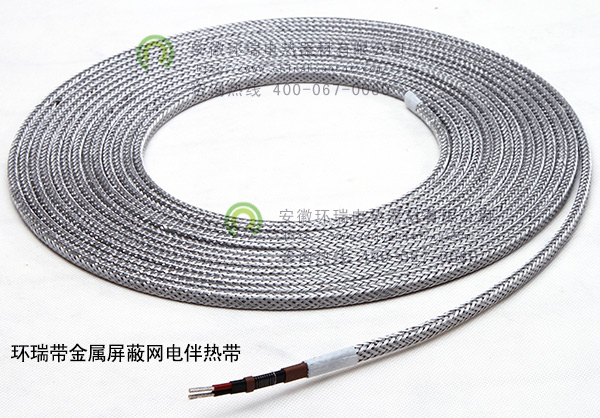

环瑞带金属屏蔽网电伴热带

点击图片——进入产品中心
